Graham Audio
LS5/5

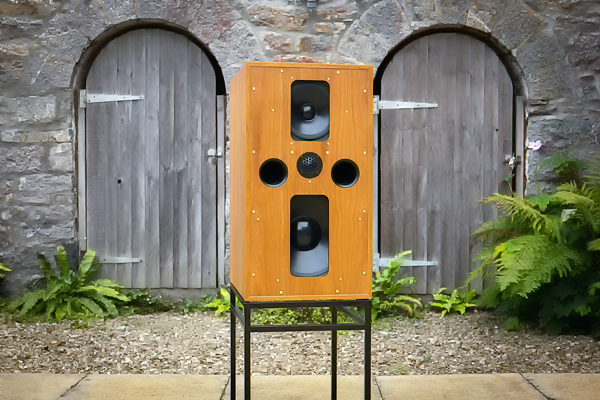

De LS5/5 is een grote 3-weg monitor ontworpen in 1967.
Een 12 inch drive unit is verantwoordelijk voor de lage frequenties tot 400Hz. Op dit punt neemt een 8 inch drive unit het over tot 3,5kHz waarna de 1 inch soft dome tweeter het overneemt. Over het geheel genomen is de het frequentiebereik vlak binnen +2dB van 40Hz tot 20kHz.

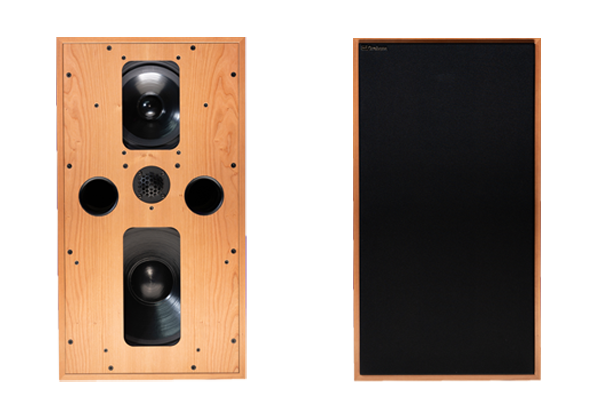

Het valt direct op dat de bas- en mid drivers achter zogenaamde "slots" geplaatst zijn op het frontpaneel. Vandaag de dag niet echt gebruikelijk, maar het helpt de off-axis weergave van de drive units onder controle te houden met als resultaat een gelijkmatiger weergave in het crossover gebied onder gebruikelijke luister omstandigheden.

De behuizing bestaat uit de befaamde BBC "thinwall" constructie, waarbij de panelen de resonanties,opvangen en buiten bereik houden van het gevoeilige middengebied. Een laag Rockwool biedt de nodige luchtdemping. De met de hand gekozen houtfineren worden volgens een zeer hoge standaard en met vakmanschap verwerkt. De grille is zorgvuldig ontworpen om ongewenste diffractie effecten te minimaliseren en wordt op zijn plaats gehouden door verborgen magneten.

Specificaties
Systeem 3 weg, reflex
Afwerking echt houtfineer
Afmetingen (BxHxD) 36 x 70 x 48 cm
Gewicht 35,5 kg
Frequentiebereik 40Hz-20kHz, +2dB
Nominale impedantie 8Ω
Gevoeligheid 88dB SPL (2.83V, 1m)
Maximale output >104dB voor een paar op 2m
Bass 300mm
Midden 200mm
Tweeter 25mm soft dome
Aanbevolen versterkervermogen 50 tot 250 Watt
